Блок питания серверный ACD 1R0650 (GP-RM133-P) — резервированный блок питания мощностью 650 Вт с сертификатом 80 PLUS Gold (КПД 91%). Выполнен в компактном форм-факторе 1U Redundant (два блока в одном отсеке) с возможностью горячей замены. Оснащён двумя вентиляторами диаметром 40 мм, активным PFC (≥0.98) и полным набором защит: OCP, OVP, OPP, OTP, SCP. Идеальное решение для серверных стоек и ИТ-оборудования, требовательного к бесперебойному питанию и высокой плотности размещения.
Высокая эффективность и резервирование
Блок питания ACD 1R0650 сочетает два модуля в одном корпусе 1U, обеспечивая резервирование 1+1. При выходе из строя одного модуля второй автоматически берёт всю нагрузку — система продолжает работу без перерыва.
80 PLUS Gold и активный PFC
- КПД 91% при типовой нагрузке — меньше потерь энергии и тепловыделения.
- Активный PFC (≥0.98) — коррекция коэффициента мощности, снижение нагрузки на электропроводку.
- Широкий диапазон входного напряжения: 100–240 В, подходит для любых электросетей.
Горячая замена и охлаждение
- Два вентилятора 40 мм с регулировкой скорости — эффективное охлаждение в условиях 1U.
- Hot Swap — модули заменяются без выключения сервера.
- Среднее время безотказной работы (MTBF) — 160 000 часов.
Набор защит и стабильность
Интегрированные схемы безопасности предотвращают повреждение оборудования при аномалиях в сети или при перегрузке.
- OCP (защита от сверхтока) — отключение при превышении тока на линиях.
- OVP (защита от перенапряжения) — защита от высокого напряжения.
- OPP (защита от перегрузки) — предотвращает работу при превышении общей мощности.
- OTP (защита от перегрева) — автоматическое отключение при критической температуре.
- SCP (защита от короткого замыкания) — мгновенная реакция на КЗ.
- Hold-up time — 7 мс при 100% нагрузке, что даёт достаточно времени для стабилизации питания.
Комплектация и совместимые разъёмы
Блок питания укомплектован набором коннекторов для серверных платформ и периферии.
| Тип разъёма | Количество | Назначение |
|---|---|---|
| 20 + 4 pin (материнская плата) | 1 | Основной разъём питания |
| 4 + 4 pin CPU | 2 | Для процессорных линий 12 В |
| 6 + 2 pin PCI-E | 2 | Для видеокарт или дополнительных устройств |
| 15 pin SATA | 4 | Для SSD/HDD дисков |
| 4 pin IDE (Molex) | 6 | Для вентиляторов, реле, старых дисков |
| 4 pin Floppy | 1 | Для FDD или специализированных устройств |
Совместимое оборудование и аксессуары
ACD 1R0650 (GP-RM133-P) совместим с большинством серверных шасси 1U и 2U, поддерживающих стандартный интерфейс резервированного питания.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Серверные платформы 1U/2U | Supermicro, ASUS, Gigabyte, Intel (поддержка redundant PSU) | Убедитесь в совместимости разъёмов и габаритов |
| Материнские платы | Стандартный разъём 20+4 pin, два CPU 4+4 pin | Для плат с одним или двумя процессорами |
| Шасси под блоки 1U Redundant | Глубина 285 мм, высота 41.5 мм, ширина 106 мм | Перед покупкой проверьте размеры отсека |
| Кабели питания C13–C14 | 10A/250V с заземлением | Для подключения к ИБП или розетке |
Аналоги
Если модель ACD 1R0650 недоступна, рассмотрите альтернативы с похожими параметрами резервированного питания 1U.
| Производитель | Модель | Ключевые отличия |
|---|---|---|
| ACD | ACD 1R0650 (GP-RM133-P) | Базовая модель — 650 Вт, 80+ Gold, 2x40мм, резервирование |
| FSP Group | FSP650-20SAC | 650 Вт, 80+ Gold, 1U, но не redundant (один модуль) |
| Delta Electronics | DPS-650AB-2A | 650 Вт, резервирование, 80+ Platinum, более высокая цена |
| HP | HSTNS-PL41 | 750 Вт, резервирование, для серверов HP ProLiant, форма-фактор 1U |
| SuperMicro | PWS-651-PQ | 650 Вт, 80+ Gold, 1U, для корпусов SuperMicro |
Рекомендация: При подборе аналога обязательно учитывайте размеры (106×41.5×285 мм), количество вентиляторов и поддержку горячей замены. Для стоек 1U оптимальны модели с двумя вентиляторами 40 мм.
Кому подойдёт ACD 1R0650
Рекомендуется, если вам нужно:
- Резервированное питание для сервера 1U или 2U в стойке.
- Горячая замена блоков без остановки работы.
- Высокая эффективность и низкие теплопотери (80+ Gold).
- Надёжные защиты: OCP, OVP, OPP, OTP, SCP.
- Компактный размер для плотного монтажа.
Вероятно, не подойдёт, если:
- Требуется не резервированный, а одиночный блок питания.
- Мощность 650 Вт недостаточна (нужны модели 800–1000 Вт).
- Высота отсека в сервере меньше 41.5 мм.
- Необходимы разъёмы 12VHPWR (для новых видеокарт).

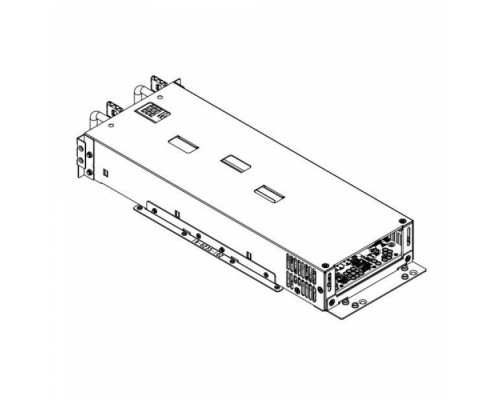

Конструкция и условия эксплуатации
Металлический корпус 1U Redundant
Размеры: 106×41.5×285 мм. Два блока интегрированы в один корпус, каждый модуль извлекается по отдельности. Цвет — серый. Установка в серверную стойку или шасси с поддержкой redundant PSU.
Охлаждение
- Два вентилятора 40×40 мм с авторегулировкой оборотов (PWM).
- Ориентация потока воздуха — от передней панели к задней.
Технические характеристики
| Модель | ACD 1R0650 (GP-RM133-P) |
| Артикул | ACD 1R0650 |
| Форм-фактор | Redundant 1U |
| Номинальная мощность, Вт | 650 |
| Тип PFC | Активный |
| Минимальное значение PFC | 0.98 |
| КПД, % | 91 |
| Система охлаждения | Два вентилятора 40 мм |
| Соответствие стандартам 80 PLUS | 80PLUS Gold |
| Ток по линии +3.3 В, А | 25 |
| Ток по линии +5 В, А | 25 |
| Ток по линии +12 В (1-я линия), А | 52.5 |
| Максимальная мощность по линиям 12 В, Вт | 630 |
| Ток по линии -12 В, А | 0.5 |
| Ток по линии +5 В standby, А | 3 |
| Тип разъёма для материнской платы | 20 + 4 pin |
| Разъёмы 4+4 pin CPU, шт | 2 |
| Разъёмы 6+2 pin PCI-E, шт | 2 |
| Разъёмы 15 pin SATA, шт | 4 |
| Разъёмы 4 pin EIDE (Molex), шт | 6 |
| Разъёмы 4 pin Floppy, шт | 1 |
| Количество блоков питания | 2 (встроенные в корпус) |
| Диапазон входного напряжения, В | 100 … 240 |
| MTBF (среднее время безотказной работы), тыс. часов | 160 |
| Наличие выключателя | Нет |
| Возможность горячей замены | Да |
| Индикатор состояния БП | Да (зелёный/красный светодиод) |
| Hold-up time, мс | 7 |
| Hold-up time при нагрузке, % | 100 |
| OCP (защита от сверхтоков) | Да |
| OPP (защита от перегрузки) | Да |
| OTP (защита от повышения температуры) | Да |
| OVP (защита от повышения напряжения в сети) | Да |
| SCP (защита от короткого замыкания) | Да |
| Цвет | Серый |
| Ширина, мм | 106 |
| Высота, мм | 41.5 |
| Глубина, мм | 285 |
| Вид поставки | OEM |
| Комплект поставки | Инструкция, блок питания, крепежный комплект |
Часто задаваемые вопросы
Где используется блок питания ACD 1R0650?
В серверах 1U и 2U с отсеком redundant PSU, для ИТ-оборудования, где требуется бесперебойное питание и горячая замена.
Какую максимальную нагрузку выдерживает блок?
Номинальная мощность 650 Вт. По линии +12 В доступно до 630 Вт. Суммарная нагрузка не должна превышать 650 Вт.
Можно ли использовать блок как одиночный (без резервирования)?
Да. Конструкция допускает работу одного модуля, второй может быть вынут или находиться в режиме ожидания.
Какие серверные платформы совместимы?
SuperMicro (SC813, SC815 и др.), ASUS, Gigabyte, Intel — с поддержкой redundant PSU форм-фактора 1U. Габариты: 106×41.5×285 мм.
Что означает сертификат 80 PLUS Gold?
КПД не менее 87% при 20% нагрузке, 90% при 50% и 87% при 100%. У данной модели КПД 91% — меньше нагрев и экономия энергии.
Какой уровень шума у вентиляторов?
Два вентилятора 40 мм с регулировкой. На низких оборотах практически бесшумны, под нагрузкой создают умеренный шум (типично для серверных БП).
Какие защиты реализованы в блоке?
OCP, OVP, OPP, OTP, SCP — полный набор для защиты от токовых перегрузок, перенапряжения, перегрева и короткого замыкания.
Можно ли заменить модуль без выключения системы?
Да, поддерживается горячая замена (Hot Swap). Выньте неисправный модуль и вставьте новый — система продолжает работать.
Какое минимальное входное напряжение?
100 В (до 240 В). Убедитесь, что ИБП или розетка обеспечивают стабильное напряжение в этом диапазоне.
Что входит в комплект поставки?
Сам блок питания (два модуля в корпусе), инструкция и крепёжный комплект. Кабели питания C13–C14 приобретаются отдельно при необходимости.
