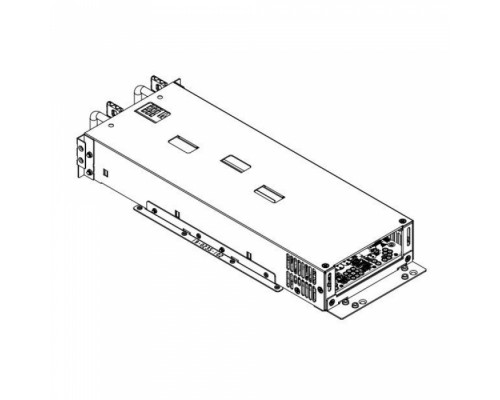

Блок питания 450Вт ACD 1R0450 (GP-RM133-G) — резервированный (1+1) блок питания форм-фактора 1U, предназначенный для серверного и телекоммуникационного оборудования. Обеспечивает суммарную мощность 450 Вт (444 Вт по линиям +12В) с сертификатом 80PLUS Gold и активным корректором мощности. Устройство поддерживает горячую замену, оснащено двумя 40-мм вентиляторами, защитами OCP/OVP/OTP/SCP и широким диапазоном входного напряжения. Идеально для отказоустойчивых систем, где требуется бесперебойное питание и высокий КПД.
Надёжное резервированное питание
Модуль выполнен в конфигурации 1+1 Redundant: два блока питания работают одновременно, распределяя нагрузку и обеспечивая мгновенное резервирование при отказе одного из них. Горячая замена позволяет заменять модуль без выключения оборудования.
80PLUS Gold и высокий КПД
- КПД 91% при типичной нагрузке снижает потери энергии и нагрев.
- Сертификат 80PLUS Gold гарантирует эффективность в широком диапазоне нагрузок.
- Активный PFC (коэффициент мощности ≥0.98) уменьшает реактивные потери и гармоники.
Система охлаждения и защиты
- Два 40-мм вентилятора обеспечивают высокий воздушный поток в ограниченном пространстве 1U.
- Защиты: OCP (от сверхтока), OVP (от перенапряжения), OPP (от перегрузки), OTP (от перегрева), SCP (от КЗ).
- Hold-up time 7 мс при полной нагрузке удерживает питание при кратковременных провалах.
Особенности конструкции и защиты
Блок питания ACD 1R0450 спроектирован для установки в серверные корзины и шасси 1U. Габариты 106×41,5×285 мм позволяют размещать его в стандартных отсеках. Все разъёмы и крепления соответствуют распространённым промышленным стандартам.
Разъёмы и совместимость
- Основной разъём 20+4 pin — для материнских плат.
- 2 разъёма CPU 4+4 pin — поддержка двухпроцессорных конфигураций.
- 2 разъёма PCI-E 6+2 pin — питание видеокарт или дополнительных устройств.
- 4 разъёма SATA и 6 разъёмов Molex — для периферии и накопителей.
- Вход IEC320 C14 — стандартный разъём питания с фиксатором.
Управление и индикация
- Светодиодный индикатор состояния (питание, неисправность).
- Сигнал PG (Power Good) для мониторинга.
- Поддержка горячей замены — автоматическое определение подключения.
Технологии стабилизации и совместимость
Активный корректор мощности (PFC)
Коэффициент мощности не менее 0,98 снижает нагрузку на ИБП и электропроводку, что особенно важно при использовании в ЦОД и серверных.
MTBF 160 000 часов
Высокая надёжность подтверждена расчётами: среднее время безотказной работы превышает 18 лет непрерывной работы. Применение японских и корейских конденсаторов увеличивает срок службы.
Поддержка широкого входного напряжения
Диапазон 100–240 В AC позволяет использовать блок в любых странах без переключения вольтажа, автоматическая коррекция.
Совместимое оборудование и аксессуары
Блок питания ACD 1R0450 предназначен для установки в серверные корзины, поддерживающие стандарт 1U Redundant. Рекомендуется использовать с совместимыми шасси, материнскими платами и кабелями.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Шасси для установки | Серверные корпуса 1U с отсеком для 2 блоков Redundant (например, Supermicro SC813, Intel P4304) | Необходимо наличие направляющих и крепежных планок |
| Материнские платы | Стандартные ATX, SSI CEB, SSI EEB, proprietary 20+4 pin | Проверьте количество разъёмов CPU |
| Кабели питания | C13-C14 (IEC 320) – для подключения к ИБП или сети | Длина 1–3 м, кабель сечением 3×1,0 мм² |
| Удлинители и сплитеры | Для SATA, Molex – при необходимости дополнительных разъёмов | Используйте качественные провода 18 AWG |
| Запасные модули | ACD 1R0450 или аналогичные (GP-RM133-G, FSP450-701UH) | Для резерва на складе |
Аналоги блока питания ACD 1R0450 (GP-RM133-G)
Если данная модель недоступна или требуется альтернатива, рассмотрите следующие варианты со схожими характеристиками (форм-фактор 1U Redundant, 450 Вт, 80+ Gold).
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| FSP (Fortron) | FSP450-701UH | Аналогичный форм-фактор 1U, 450W, 80+ Gold, активный PFC, 2x40mm. Полная взаимозаменяемость по разъёмам и креплению. |
| Delta Electronics | DPS-450AB-30A | 450W, 1U Redundant, 80+ Gold, 2x40mm вентилятора. Часто используется в OEM-серверах. |
| Seasonic | SSR-450RSU | 450W, сертификат 80+ Gold, 1U, активный PFC. Отличается немного большей глубиной. |
| Super Micro | PWS-453-1R | 450W, Redundant 1U, 80+ Platinum/ Gold, протокол PMBus для мониторинга. |
| HP | 506224-001 (HP 450W) | Оригинальный блок для серверов HP ProLiant, 1U, поддерживает горячую замену. Отличается габаритами и креплением. |
Рекомендация: При выборе аналога проверьте совместимость посадочных мест, разъёмов и поддерживаемые протоколы (PMBus/I2C). Для универсальных систем лучше всего подходят FSP450-701UH и Seasonic SSR-450RSU.
Кому подойдёт блок питания ACD 1R0450
Рекомендуется, если вам нужно:
- Построить отказоустойчивый сервер или сетевое хранилище (1+1 Redundant).
- Питать энергоёмкие компоненты: 2 процессора, до 2 видеокарт, 4+ жёстких диска.
- Экономия электроэнергии благодаря КПД 91% и сертификату 80+ Gold.
- Компактное размещение в стойке 1U с возможностью горячей замены.
- Высокая надёжность с MTBF 160 000 часов и полный набор защит.
Вероятно, не подойдёт, если:
- Вам достаточно одного блока питания без резервирования — более дешёвая модель без Redundant.
- Требуется мощность более 450 Вт (например, 750–1000+) — смотрите в сторону 800W+.
- Форм-фактор корпуса не 1U (например, 2U, 4U, Mini-ITX) — не подойдёт по креплению.
- Нужна поддержка 48-60V DC (телеком) — тогда вам нужен блок с DC-входом.
- Планируется бюджетная сборка — можно рассмотреть обычный ATX блок без Redundant.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 106×41,5×285 мм, вес 1,2 кг. Устанавливается в стандартный отсек 1U для резервированных блоков питания. Передняя панель с перфорацией для забора воздуха.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +50°C
- Хранение: от -20°C до +70°C
- Влажность: 20–90% (без конденсата) при работе, до 95% при хранении
Блок рассчитан на круглосуточную работу в серверных помещениях, дата-центрах и телекоммуникационных шкафах.
Технические характеристики
| Модель | ACD 1R0450 (GP-RM133-G) |
| Артикул | ACD 1R0450 / GP-RM133-G |
| Форм-фактор | Redundant 1U |
| Номинальная мощность, Вт | 450 |
| Тип PFC | Активный |
| Минимальное значение PFC | 0.98 |
| К.п.д., % | 91 |
| Система охлаждения | Два вентилятора |
| Диаметр вентилятора, мм | 40 |
| Соответствие стандартам 80PLUS | 80PLUS Gold |
| Ток по линии +3,3В, А | 25 |
| Ток по линии +5В, А | 25 |
| Ток по 1-й линии +12В, А | 37 |
| Максимальная мощность по линиям 12В, Вт | 444 |
| Ток по линии -12В, А | 0.5 |
| Ток по линии +5В standby, А | 3 |
| Тип разъёма для материнской платы | 20 + 4 pin |
| Разъёмы 4+4 pin CPU, шт | 2 |
| Разъёмы 6+2 pin PCI-E, шт | 2 |
| Разъёмы 15 pin SATA, шт | 4 |
| Разъёмы 4 pin EIDE (Molex), шт | 6 |
| Разъёмы 4 pin (Floppy), шт | 1 |
| Количество блоков питания в комплекте | 2 (1+1 Redundant) |
| Диапазон входного напряжения, В | 100 ... 240 |
| MTBF, тыс. часов | 160 |
| Наличие выключателя | Нет |
| Возможность горячей замены | Да |
| Индикатор состояния БП | Да |
| Hold up time, мс | 7 |
| Hold up time при нагрузке, % | 100 |
| OCP (защита от сверхтоков) | Да |
| OPP (защита от перегрузки) | Да |
| OTP (защита от повышения температуры) | Да |
| OVP (защита от повышения напряжения в сети) | Да |
| SCP (защита от короткого замыкания) | Да |
| Цвет | Серый |
| Ширина, мм | 106 |
| Высота, мм | 41.5 |
| Глубина, мм | 285 |
| Вид поставки | OEM |
| Комплект поставки | Инструкция, блок питания, крепежный комплект |
Часто задаваемые вопросы
Для каких систем подходит блок питания ACD 1R0450?
Для серверов 1U, сетевых хранилищ, коммутаторов, промышленных компьютеров, требующих резервированного питания 450 Вт и поддержки горячей замены. Широко используется в ЦОД и корпоративных серверных.
Какой КПД и сертификат энергоэффективности?
КПД до 91% при типичной нагрузке, сертификат 80PLUS Gold. Активный PFC с коэффициентом ≥0,98 снижает потери в сети.
Можно ли использовать только один блок питания из комплекта?
Блоки предназначены для работы в паре (1+1). Допускается работа с одним модулем, но резервирование отсутствует. Для штатной работы рекомендуется устанавливать оба.
Какие разъёмы для подключения к материнской плате?
Основной разъём 20+4 pin, 2 разъёма CPU 4+4 pin, 2 разъёма PCI-E 6+2 pin. Этого достаточно для двухпроцессорных серверов и 2 видеокарт.
Есть ли защита от короткого замыкания и перегрузок?
Да, присутствуют все основные защиты: OCP, OVP, OPP, OTP, SCP. Блок безопасно отключается при аномалиях.
Как узнать, что блок питания неисправен?
На передней панели есть светодиодный индикатор: зелёный — норма, красный или отсутствие свечения — неисправность. Также поддерживается сигнал PG.
Какой уровень шума у блока питания?
Два 40-мм вентилятора работают с автоматической регулировкой оборотов в зависимости от температуры. На малых нагрузках уровень шума около 25-30 дБ, под нагрузкой до 40 дБ.
Совместим ли блок с корпусами Supermicro / Intel?
Да, при условии, что корпус использует стандарт 1U Redundant и имеет соответствующие направляющие. Проверьте глубину отсека (285 мм).
Что входит в комплект поставки?
Два блока питания (основной и резервный), краткая инструкция, винты для крепления. Кабель питания C13-C14 НЕ входит в комплект (OEM).
Какой срок службы блока (MTBF)?
MTBF 160 000 часов (более 18 лет непрерывной работы). Блок рассчитан на длительную эксплуатацию в серверных.
