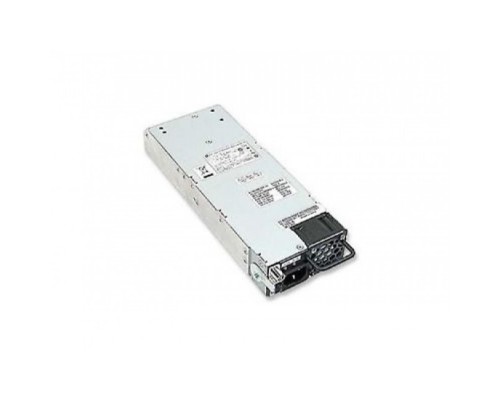

Juniper PWR-MX480-1200-AC-S-C — высоконадёжный блок питания переменного тока мощностью 1200 Вт для шасси Juniper MX480. Предназначен для резервирования по схемам N+1 и N+N, поддерживает горячую замену и обеспечивает стабильное питание всех компонентов маршрутизатора. Артикул: PWR-MX480-1200-AC-S-C. Идеальное решение для операторов связи и крупных корпоративных ЦОД, требующих бесперебойной работы сетевого оборудования.
Надёжность и производительность
Блок питания построен на промышленных компонентах с высоким КПД (до 90%) и MTBF более 500 000 часов. Поддерживает входное напряжение 100–240 В (AC) с автоматическим переключением частоты 50/60 Гц. Выходная мощность 1200 Вт распределяется по всем питающим шинам шасси, обеспечивая запас для модулей, вентиляторов и интерфейсных карт.
Резервирование и горячая замена
- Режимы N+1 и N+N — установите два БП для отказоустойчивости.
- Hot-swap — замена без выключения шасси, автоматическое переключение нагрузки.
- Защита от сбоев — OVP, OCP, SCP, UVP предотвращают повреждение оборудования.
Управление и мониторинг
- Светодиодная индикация — статусы INPUT OK, OUTPUT OK, FAULT.
- SNMP и JunOS — удалённый мониторинг напряжения, тока, температуры.
- Syslog и аварийные сигналы — оповещения о неисправностях.
Основные характеристики
| Тип устройства | Блок питания |
| Базовая единица | шт |
| Производитель | Juniper Networks |
| Краткое описание | Блок питания Juniper PWR-MX480-1200-AC-S-C 1200W AC |
| Артикул | PWR-MX480-1200-AC-S-C |
| Выходная мощность | 1200 Вт (постоянная) |
| Входное напряжение | 100-240 В ~, 50/60 Гц |
| Входной ток | 10-14 A (в зависимости от нагрузки) |
| КПД (типичный) | 90% при полной нагрузке |
| Поддержка резервирования | N+1, N+N (до 2 блоков) |
| Горячая замена | Да (hot-swap) |
| Индикация | LED: INPUT OK, OUTPUT OK, FAULT |
| Защита | OVP, OCP, SCP, UVP, защита от перегрева |
| Мониторинг | SNMP, JunOS (show chassis environment), J-Web |
| Охлаждение | Встроенный вентилятор (зависит от шасси), активное |
| Размеры (Ш×Г×В) | 108 x 287 x 40 мм (1U) |
| Вес нетто | 1.8 кг |
| Вес брутто | 2.3 кг |
| Рабочая температура | от 0°C до +45°C |
| Температура хранения | от -20°C до +70°C |
| Влажность (рабочая) | 10–90% без конденсата |
| Сертификаты | UL, CE, FCC, VCCI, CB, RoHS |
| MTBF | 500 000 часов (25°C) |
Функции управления и интеграции
Блок питания полностью интегрирован с системой управления шасси Juniper MX480. Поддерживает автоматическое согласование с ШУ (шельф-менеджером) и распределение нагрузки между установленными блоками. Через интерфейс JunOS можно получить детальную информацию о статусе, напряжении, токе и температуре. При достижении критических значений формируется SNMP-ловушка и запись в syslog.
Совместимое оборудование и аксессуары
Для правильной установки и эксплуатации блока питания PWR-MX480-1200-AC-S-C рекомендуется использовать следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Шасси маршрутизатора | Juniper MX480 (основное), MX960, MX240 (с использованием адаптеров) | Блок питания устанавливается в отсек PSU на передней панели шасси |
| Дополнительный блок питания | Juniper PWR-MX480-1200-AC-S-C (такой же) или PWR-MX480-3000-AC-S-C (3000W, 2 слота) | Для резервирования N+N обычно используют идентичные блоки |
| Кабели питания | IEC 60320 C19 (для входа), Schuko, CEE 7/7 или NEMA 5-15/5-20 | В комплекте кабель не входит; выбирается под местный стандарт |
| Модули управления питанием | Juniper RE-1800, RE-2000 (встроенные в шасси) | Обеспечивают мониторинг и распределение нагрузки |
| Системы бесперебойного питания (ИБП) | APC Smart-UPS 3000VA / 5000VA, Eaton 9PX 3000, Tripp Lite SU3000RTXL2U | Ёмкость ИБП должна учитывать суммарную мощность всех блоков питания |
| Запасные вентиляторы | Juniper FAN-MX480-AIR (для шасси MX480) | Обеспечивают охлаждение при высоких нагрузках |
Аналоги и альтернативы
Если данная модель недоступна, рассмотрите следующие блоки питания для шасси Juniper MX480 или аналогичных платформ.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | PWR-MX480-1200-DC-S-C | Версия для постоянного тока (40-72В), те же габариты и мощность – для ЦОД с DC-питанием. |
| Juniper | PWR-MX480-3000-AC-S-C | Увеличенная мощность 3000 Вт, занимает 2 слота, требует более мощных ИБП. |
| Juniper | PWR-MX960-1200-AC-S-C | Аналогичный блок для шасси MX960, совместим с MX480 при замене креплений, но отличается разъёмами. |
| Cisco | Cisco 1200W AC PSU для ASR 1000 | Аналогичная мощность, поддержка hot-swap, но другие коннекторы и протокол управления. |
| Huawei | Huawei 1200W AC PSU для NE40E | Подходит по электрическим параметрам, требует модификации монтажного комплекта (не рекомендуется без адаптеров). |
| Nokia | Nokia 1200W AC PSU для 7705 SAR | Аналог для мобильных сетей, но форм-фактор отличается (нельзя установить в MX480). |
Рекомендация: Для обеспечения максимальной совместимости и упрощения обслуживания используйте блоки питания того же производителя и модели. При переходе на DC-питание обратите внимание на PWR-MX480-1200-DC-S-C.
Кому подойдёт Juniper PWR-MX480-1200-AC-S-C
Рекомендуется, если вам нужно:
- Организовать резервирование питания для Juniper MX480 (N+1 или N+N).
- Иметь возможность горячей замены при mодернизации или аварии.
- Мониторить энергопотребление через SNMP и JunOS.
- Обеспечить стабильное питание всех модулей шасси (RE, FPC, SF).
- Снизить риск внезапного отключения сети.
Вероятно, не подойдёт, если:
- У вас другое шасси (MX240, MX960) без соответствующих адаптеров.
- Требуется блок постоянного тока (DC).
- Требуется мощность более 1200 Вт на один слот (например, для MX960 с 10 модулями).
- Вы используете оборудование других вендоров – проверьте совместимость разъёмов.
Конструкция и условия эксплуатации
Компактный металлический корпус 1U
Размеры 108×287×40 мм, вес 1.8 кг. Устанавливается в отсек PSU шасси MX480 с передней стороны. Вентиляция осуществляется через решётку на лицевой панели.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C (при принудительном охлаждении шасси).
- Хранение: от -20°C до +70°C.
- Влажность: 10–90% без конденсата.
Устойчив к кратковременным перепадам напряжения и частоты; соответствует стандартам NEBS Level 3 (опционально).
Часто задаваемые вопросы
Какую мощность потребляет блок питания от сети?
Номинальная выходная мощность 1200 Вт. Полная потребляемая мощность зависит от нагрузки и КПД (обычно 1400-1500 ВА).
С какими шасси Juniper совместим PWR-MX480-1200-AC-S-C?
Основное шасси – Juniper MX480. Также может использоваться в MX960 и MX240 при установке в соответствующие слоты питания, но требуется проверка совместимости.
Можно ли горячую замену блока питания?
Да, блок поддерживает hot-swap (горячую замену) без выключения шасси. При работе в резервированной конфигурации N+1 или N+N замена безопасна.
Каков средний срок службы (MTBF) блока?
MTBF составляет около 500 000 часов в нормальных условиях эксплуатации (температура 25°C, номинальная нагрузка).
Есть ли защита от перенапряжения и короткого замыкания?
Да, блок оснащён защитой от перенапряжения (OVP), перегрузки по току (OCP), короткого замыкания (SCP) и пониженного напряжения (UVP).
Какая индикация предусмотрена на передней панели?
Светодиоды: INPUT OK (зелёный) – питание подано, OUTPUT OK (зелёный) – выходное напряжение в норме, FAULT (красный) – неисправность. Поддерживается мониторинг через SNMP.
Нужен ли дополнительный инвертор для подключения к ИБП?
Блок питания рассчитан на переменный ток ~100-240В, поэтому может напрямую подключаться к ИБП с выходом 220В. Убедитесь, что ИБП обеспечивает достаточную мощность.
Можно ли заменить блок питания PWR-MX480-1200-AC-S-C на модель 3000W?
Да, шасси MX480 поддерживает блоки 1200 Вт и 3000 Вт, но 3000 Вт имеют большие габариты (занимают два слота) и требуют соответствующей конфигурации охлаждения.
Как проверить статус блока питания удалённо?
Через SNMP (MIB II и Enterprise MIB), командную строку JunOS (show chassis environment) или через веб-интерфейс J-Web.
Какие сертификаты безопасности имеет блок?
Сертифицирован по стандартам UL, CE, FCC, VCCI, CB, и соответствует директивам RoHS/WEEE. Имеет маркировку NEBS Level 3 (опционально).
