Блок питания Juniper JNP10K 5000W AC (JNP10K-PWR-AC2-BB) — модуль питания переменного тока мощностью 5000 Вт для шасси серии Juniper JNP10000 (PTX10000, QFX10000). Обеспечивает надёжное и эффективное электропитание с горячей заменой, поддерживает резервирование N+N и мониторинг состояния. Разработан для высоконагруженных сетей операторского класса и крупных дата-центров.
Высокая мощность и эффективность
Блок питания JNP10K-PWR-AC2-BB выдаёт до 5000 Вт постоянного тока, демонстрируя КПД не менее 94% при типовой нагрузке. Это минимизирует тепловыделение и снижает совокупную стоимость владения.
Основные характеристики питания
- Номинальная мощность: 5000 Вт (5000 Вт выходная мощность постоянного тока).
- Входное напряжение: 200–240 В переменного тока, 50/60 Гц.
- Коэффициент мощности: >0,99 (активная коррекция PFC).
- Горячая замена — замена без выключения шасси.
Защита и мониторинг
- Защита от перенапряжения, перегрузки, короткого замыкания.
- Светодиодные индикаторы состояния (питание, ошибка, мощность).
- Поддержка мониторинга через интерфейс шасси (SNMP, CLI).
Безопасность и резервирование
Блок питания Juniper JNP10K-PWR-AC2-BB предназначен для работы в составе шасси с избыточным охлаждением и поддержкой конфигураций N+N.
Резервирование N+N
- Возможность установки до 4 блоков питания в шасси (режим N+N).
- Автоматическая балансировка нагрузки между модулями.
- Бесшовное переключение при сбое одного из блоков.
Управление питанием
- Приоритизация питания для разных карт шасси.
- Контроль температуры и скорости вентиляторов (встроенный вентилятор).
- Интеграция с системой мониторинга Juniper (Junos OS).
Дополнительные возможности и особенности
Экологичный режим
Блок питания соответствует стандартам эффективности Energy Star и 80 PLUS Platinum. Снижает энергопотребление в режиме простоя.
Универсальность крепления
Устанавливается в отсеки питания шасси JNP10000, поддерживает вертикальную и горизонтальную ориентацию.
Двойной ввод питания
Каждый блок имеет два входа AC (C20) для подключения к разным фазам или источникам.
Совместимое оборудование и аксессуары
Блок питания JNP10K-PWR-AC2-BB предназначен для использования с шасси Juniper JNP10000. Для его работы требуются соответствующие кабели питания и, при необходимости, дополнительные аксессуары.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Совместимые шасси | Juniper PTX10000 (JNP10000), QFX10000 (JNP10000), некоторые модели MX (с адаптером) | Только оригинальные отсеки питания |
| Силовые кабели AC | IEC C19 – C20, 16A / 20A, 250В (например, CAB-AC-C19-C20) | Длина подбирается под топологию |
| Шинные заглушки | JNP10K-BLANK-FILLER (пустые слоты) | Для обеспечения воздушного потока |
| Кабель для мониторинга | RJ-45 консольный кабель (для шасси) | Для настройки через CLI |
| Держатели для стоек | Стандартные направляющие для шасси 19″ | Входят в комплект шасси |
Аналоги блока питания Juniper JNP10K-PWR-AC2-BB
Если модель JNP10K-PWR-AC2-BB недоступна или требуется сравнение, рассмотрите другие блоки питания для шасси JNP10000 или альтернативы от других производителей с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | JNP10K-PWR-AC1 | Мощность 1900 Вт, не полный аналог, но совместим с теми же шасси. Для менее мощных конфигураций. |
| Juniper | JNP10K-PWR-DC2-BB | Постоянный ток (DC) 5000 Вт, подходит для ЦОД с DC питанием. |
| Cisco | N9K-PUV-3000W (для Nexus 9000) | 3000 Вт, КПД 92%, не совместим напрямую, но схож по надёжности и функциям мониторинга. |
| Huawei | PAC-5KWA (для CE12800) | 5000 Вт, AC, горячая замена, аналогичное применение в сетях провайдеров. |
| HPE | 8150A 5000W AC (для HPE Superdome) | Большой бюджет мощности, резервирование, но форм-фактор отличается. |
Рекомендация: Для максимальной совместимости используйте оригинальные блоки Juniper. Если нужен DC, выбирайте JNP10K-PWR-DC2-BB. Для снижения стоимости можно рассмотреть блоки сторонних брендов (например, FS.com), но проверьте их сертификацию.
Кому подойдёт Juniper JNP10K-PWR-AC2-BB
Рекомендуется, если вам нужно:
- Питать шасси Juniper PTX10000 или QFX10000 с высокой нагрузкой.
- Обеспечить резервирование N+N для отказоустойчивых сетей.
- Минимизировать потери электроэнергии (КПД >94%).
- Горячая замена блоков без прерывания сервиса.
- Интеграция с системами мониторинга Junos.
Вероятно, не подойдёт, если:
- Вам нужно питание для небольшого офиса или дома — избыточно и дорого.
- Требуется мощность менее 1000 Вт — рассмотрите JNP10K-PWR-AC1.
- Нужен блок постоянного тока (DC) — выберите DC-версию.
- Шасси не от Juniper — блок несовместим с другими вендорами.
Конструкция и условия эксплуатации

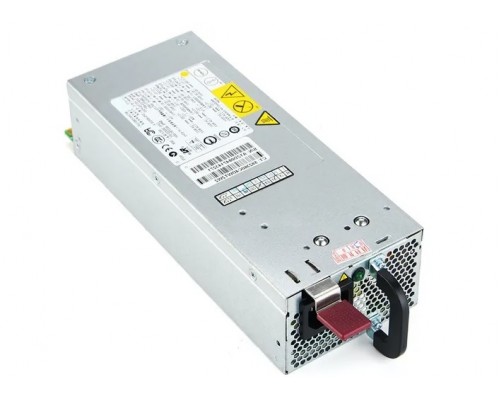

Металлический корпус, форм-фактор для шасси
Размеры 73 × 101 × 549 мм (В×Ш×Г), вес 5,4 кг. Вентиляторная система охлаждения (регулируемая скорость). Устанавливается в отсек питания шасси, фиксация винтами.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -40°C до +70°C
- Влажность: 5–90% (без конденсата) при работе, до 95% при хранении
Предназначен для установки в стойки дата-центров, серверные и узлы связи.
Технические характеристики
| Модель | Juniper JNP10K-PWR-AC2-BB |
| Артикул | JNP10K-PWR-AC2-BB |
| ID | 74261 |
| Тип оборудования | Блок питания переменного тока |
| Совместимость | Шасси Juniper JNP10000 (PTX10000, QFX10000) |
| Выходная мощность (DC) | 5000 Вт |
| Входное напряжение | 200–240 В AC |
| Номинальный входной ток | 24 А при 200 В |
| Частота | 50/60 Гц |
| КПД (типовой) | ≥94% (сертификат 80 PLUS Platinum) |
| Коэффициент мощности | ≥0,99 (активная коррекция) |
| Холодный пуск | Да, без выдержки времени |
| Горячая замена | Да |
| Поддержка N+N | Да (до 4 модулей в шасси) |
| Индикаторы | Светодиоды: питание, ошибка, мощность |
| Встроенный вентилятор | Да, с регулировкой скорости |
| Входные разъемы | 2 × IEC C20 (жёлтые) |
| Интерфейсы мониторинга | Сигнальные линии для шасси, I2C |
| Защита | OVP, OCP, SCP, UVP |
| Размеры (В×Ш×Г) | 73 × 101 × 549 мм |
| Вес нетто | 5,4 кг |
| Температура эксплуатации | от 0°C до +55°C |
| Температура хранения | от -40°C до +70°C |
| Относительная влажность (эксплуатация) | 5–90% без конденсата |
| Сертификация | UL, CE, FCC, VCCI, NEBS Level 3 (опционально) |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Для каких шасси подходит этот блок питания?
Блок питания совместим с шасси Juniper серии JNP10000: PTX10000 (JNP10000-32, JNP10000-64) и QFX10000 (QFX10008, QFX10016). Также может использоваться в некоторых шасси MX с соответствующим адаптером.
Сколько таких блоков можно установить в одно шасси?
Шасси JNP10000 поддерживает до 4 блоков питания, которые могут работать в режиме N+N (например, 2+2 при резервировании). Все блоки должны быть одинаковой мощности.
Можно ли заменить блок питания без выключения шасси?
Да, блок поддерживает горячую замену (hot-swap). При условии, что другой блок обеспечивает достаточную мощность для нагрузки.
Какие кабели питания нужны?
Для подключения требуются два кабеля IEC C19 – C20 с номиналом не менее 16 А / 250 В. В комплект поставки кабели не входят.
В чём отличие JNP10K-PWR-AC2-BB от JNP10K-PWR-AC1?
Первый на 5000 Вт, второй – 1900 Вт. Оба совместимы с теми же шасси, но AC2-BB даёт больше мощности для плотных конфигураций.
Поддерживает ли блок питание от двух независимых источников?
Да, благодаря двум входам C20 каждый блок может быть подключён к разным фазам или источникам для повышения надёжности.
Как проверить состояние блока питания?
На лицевой панели есть три светодиода: зелёный (исправен), жёлтый (предупреждение), красный (ошибка). Также состояние можно получить через CLI шасси (команда show chassis power).
Какой уровень шума создаёт вентилятор?
Вентилятор с регулируемой скоростью, на максимальной нагрузке до 55 дБ. При неполной нагрузке работает тише.
Нужны ли специальные направляющие для установки?
Блок питания устанавливается в отсек питания шасси без дополнительных направляющих. Фиксация винтами.
Предоставляется ли гарантия?
Официальная гарантия Juniper Networks – 1 год с возможностью продления. Учитывайте, что поддержка требует отдельного контракта.
