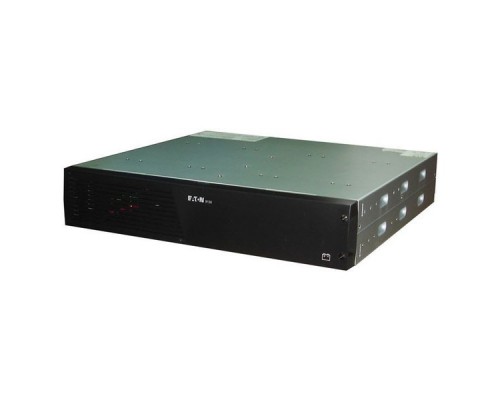

Батарейный модуль Eaton 9130 EBM 1500 RM (арт. 103006459-6591) — внешний аккумуляторный блок (Extended Battery Module) для ИБП Eaton 9130 серии RM (Rack Mount). Предназначен для продления времени автономной работы критически важного оборудования: серверов, сетевых устройств, систем видеонаблюдения и телекоммуникаций. Модуль оснащён герметичными свинцово-кислотными батареями (SLA), устанавливается в 19-дюймовую стойку (2U) и подключается к совместимому ИБП по специальному кабелю, входящему в комплект.
Надёжное резервное питание для вашего оборудования
Eaton 9130 EBM 1500 RM обеспечивает дополнительное время работы ИБП в условиях пропадания напряжения. Благодаря компактному исполнению 2U легко интегрируется в серверные стойки. Комплектуется интерфейсным кабелем для подключения к ИБП Eaton 9130. Батареи поддерживают технологию горячей замены — для замены не требуется отключать нагрузку.
Основные преимущества
- Увеличение времени резервирования — каждый модуль удваивает ёмкость ИБП, позволяя обеспечить работу серверов, NAS, активного сетевого оборудования до нескольких часов.
- Совместимость с ИБП Eaton 9130 RM — модуль разработан специально для данной серии, гарантирована корректная работа и автоматическое распознавание.
- Простота установки — модули подключаются без дополнительных инструментов, фиксируются в стойке, соединяются с ИБП прилагаемым кабелем.
- Горячая замена батарей — замена аккумуляторов производится без выключения нагрузки, что критически важно для непрерывных процессов.
Конструкция и удобство эксплуатации

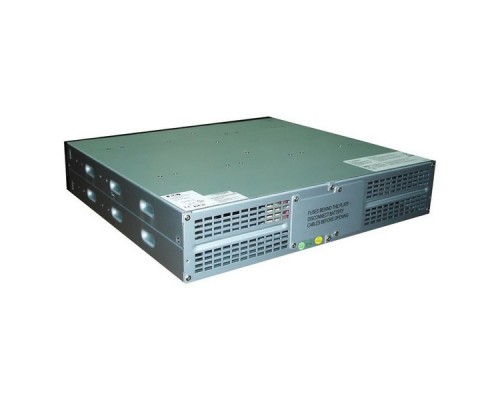

Модуль выполнен в металлическом корпусе 19" (ширина 438 мм), высота 2U (89 мм), глубина 450 мм. Вес нетто около 30 кг за счёт свинцово-кислотных аккумуляторов. На передней панели расположены светодиодные индикаторы для мониторинга состояния батарей. Вентиляционные отверстия обеспечивают пассивное охлаждение; принудительного охлаждения не требуется.
Условия работы
- Температура эксплуатации: от 0°C до +40°C
- Температура хранения: от -20°C до +50°C
- Влажность: 5–95% без конденсации
- Размещение: в стойке 19", 2U, допускается установка на полку
Технические характеристики
| Модель | Eaton 9130 EBM 1500 RM External Battery Module |
| Артикул производителя | 103006459-6591 |
| Тип батареи | Герметичная свинцово-кислотная (SLA), необслуживаемая |
| Номинальное напряжение батарейного блока | 48 В (4 x 12 В последовательно) |
| Ёмкость | 9 Ач при 48 В (432 Вт·ч типично) |
| Максимальная выходная мощность | 1500 ВА / 1350 Вт (в составе ИБП) |
| Количество аккумуляторов | 4 шт. по 12 В / 9 Ач |
| Тип подключения к ИБП | Специальный интерфейсный кабель (в комплекте) |
| Форм-фактор | Rack Mount (стоечное исполнение), 2U |
| Размеры (Ш×Г×В) | 438 × 450 × 89 мм (2U) |
| Вес нетто | 30 кг |
| Диапазон рабочих температур | 0 … +40 °C |
| Относительная влажность | 5 … 95 % без конденсации |
| Сертификаты | CE, ГОСТ, соответствие директивам RoHS |
| Производитель | Eaton (США / Ирландия) |
| Гарантия | 2 года (на батареи – 1 год) |
Совместимость и аналоги
Данный батарейный модуль совместим со следующими ИБП Eaton серии 9130RM:
- Eaton 9130 RM 1500 VA / 1350 Вт
- Eaton 9130 RM 2200 VA / 1980 Вт
- Eaton 9130 RM 3000 VA / 2700 Вт
При необходимости увеличения времени автономной работы можно установить до 4 дополнительных модулей EBM 1500 RM на один ИБП (всего до 5 штук с учетом внешних батарейных блоков).
Аналоги:
| Производитель | Модель / Артикул | Примечание |
|---|---|---|
| Eaton | EBM 1500 RM (103006459-6591) | Оригинальный модуль для 9130 RM |
| APC | APCRBC123 (для Smart-UPS SRT) | Несовместим напрямую, требуется замена ИБП |
| Tripp Lite | BP240V60 (для SU1500RTXL2U) | Аналог по параметрам, другой разъём |
| CyberPower | BP48V9ART2U (для OR1500PFCRT2U) | Похожая ёмкость, форм-фактор 2U |
Кому подойдёт Eaton 9130 EBM 1500 RM
Рекомендуется, если:
- Вы используете ИБП Eaton 9130 RM и хотите увеличить время автономии для серверов, коммутаторов, PoE-камер.
- Необходимо обеспечить бесперебойное питание на 30–60 минут и более при малой нагрузке.
- Требуется компактное стоечное решение 2U для дата-центра или серверной.
- Важна горячая замена батарей без отключения нагрузки.
Вероятно, не подойдёт, если:
- У вас ИБП другого производителя (APC, Tripp Lite, CyberPower), разъёмы не совместимы.
- Необходима ёмкость более 1500 ВА — потребуется несколько модулей или другой ИБП.
- Ищете модуль для напольного ИБП — Eaton 9130 RM только стоечный.
- Вы планируете использовать литий-ионные батареи — данный модуль только SLA.
Подключение и эксплуатация
Установка модуля не требует специальных навыков. ИБП автоматически распознает подключенный EBM и начинает заряжать батареи. На фронтальной панели расположены светодиоды: «Online» и «Battery status». Рекомендуется устанавливать модули в стойке ниже ИБП для удобства подключения. При последовательном подключении нескольких EBM используйте переходники или кабели, указанные в документации.
Часто задаваемые вопросы
С какими моделями ИБП совместим Eaton 9130 EBM 1500 RM?
Модуль предназначен для ИБП серии Eaton 9130 RM на 1500, 2200 и 3000 ВА. Подключается через специальный разъём на задней панели ИБП.
Сколько времени автономной работы добавляет один модуль?
Время зависит от нагрузки. Например, при нагрузке 500 Вт один модуль добавляет примерно 30–40 минут, при нагрузке 150 Вт — до 3 часов. Точные значения можно рассчитать с помощью конфигуратора Eaton.
Можно ли подключить несколько внешних батарей к одному ИБП?
Да, можно установить до 4 дополнительных модулей EBM 1500 RM (суммарно до 5 с внутренней батареей). Необходимо использовать специальные кабели и разъёмы, поставляемые Eaton.
Требуется ли обслуживание батареи?
Батареи герметичные, необслуживаемые. Требуется периодическая проверка напряжения и замена каждые 3–5 лет в зависимости от условий эксплуатации.
Как заменить батареи в модуле?
Откройте переднюю крышку, отключите коннекторы, извлеките старые аккумуляторы и установите новые типа 12 В / 9 Ач (например, CSB HR1290W или аналог). После замены модуль автоматически запустится.
Есть ли защита от глубокого разряда?
Да, ИБП Eaton 9130 RM отключает нагрузку при падении напряжения ниже порога, продлевая срок службы батарей. Модуль EBM не имеет собственной схемы защиты, вся логика в ИБП.
Какой вес модуля? Удобно ли его монтировать в стойку?
Вес нетто 30 кг. Для монтажа в стойку рекомендуется использовать телескопические направляющие или полку, так как крепления на передние уши не предназначены для такой нагрузки.
Подходит ли для монтажа в неотапливаемом помещении?
Рекомендуемая температура эксплуатации от 0°C до +40°C. При отрицательных температурах ёмкость батарей резко снижается, поэтому помещение должно отапливаться.
Входит ли кабель подключения в комплект?
Да, в комплекте есть интерфейсный кабель длиной 1,5 метра с разъёмами для подключения к ИБП.
Какие лампочки индикации на передней панели?
Зелёный светодиод «Online» — питание присутствует, батареи заряжены; жёлтый/красный «Battery status» — низкий заряд или неисправность; также есть разъём для подключения дополнительных датчиков.
