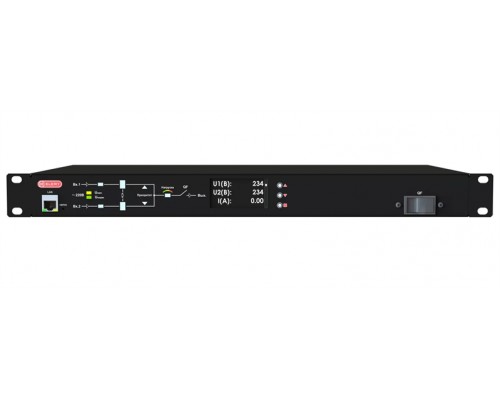

Elemy ATS-1206/32 — автоматический стоечный переключатель (ввод резерва) на 32 А, 230 В. Микропроцессорное устройство для бесперебойного питания критичного оборудования с одним блоком питания. Прибор имеет два независимых входа от разных источников переменного тока и один выход для нагрузки, выведенный на два клеммника. Обеспечивает автоматическое переключение между основным и резервным питанием, защищая оборудование от сбоев и отключений.
Основные особенности и преимущества
ATS-1206/32 создан для надёжного резервирования питания в стойках и серверных. Устройство полностью автоматическое, не требует участия оператора.
Два независимых входа питания
- Основной вход L1 — подключается к сети 230 В.
- Резервный вход L2 — подключается к резервному источнику (например, ИБП или дизель-генератор).
- Автоматическое переключение — при пропадании основного питания мгновенно переключается на резерв.
Надёжность и защита
- Микропроцессорное управление — точный контроль фаз и напряжения.
- Защита от перегрузки и короткого замыкания — встроенные предохранители.
- Светодиодная индикация — статус входов и активного источника.
Компактный стоечный форм-фактор
Чёрный металлический корпус 1U, ширина 19 дюймов. Легко монтируется в стандартную стойку вместе с сетевым оборудованием.
Где применяется Elemy ATS-1206/32
Устройство предназначено для резервирования питания серверов, активного сетевого оборудования (коммутаторы, роутеры), систем видеонаблюдения, контроллеров доступа и любых других приборов с одним блоком питания, требующих бесперебойной работы.
- Серверные стойки и ЦОД (малые и средние).
- Офисные сети — питание коммутаторов и IP-АТС.
- Системы безопасности — видеорегистраторы и контроллеры.
- Телекоммуникационные шкафы и телеком-узлы.
Совместимые аксессуары и компоненты
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Силовые кабели ввода | Кабель ПВС 3×2,5 мм² (или 3×4 мм² при длине >10 м) с вилкой CEE 7/7 или IEC 60320 C19 | Подключаются к L1 и L2 |
| Кабель нагрузки | Кабель ПВС 3×2,5 мм² с вилкой IEC 60320 C19 или C13 (в зависимости от оборудования) | Выход на два клеммника |
| Источники резервного питания | ИБП APC Smart-UPS, Eaton, Powercom; дизель-генераторы с АВР | Напряжение 230 В, частота 50 Гц |
| Крепёж в стойку | В комплекте (стандартные 19", 1U) | Дополнительно: нейлоновые стяжки для кабелей |
| Предохранители | 32 А, керамические, вставка 10×38 мм | Заменяются при перегрузке |
Аналоги Elemy ATS-1206/32
Если устройство недоступно или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Elemy | ATS-1208/32 | Аналогичный, но с дополнительным интерфейсом SNMP для мониторинга. |
| CyberPower | CPS1215RMS (ATS) | 15 А, 1U, 2 входа, автоматическое переключение. Меньший ток (15 А). |
| APC | AP7724 Rack PDU ATS | 32 А, 2 входа, мониторинг через сеть. Более высокая цена, расширенная логика. |
| Digitus | DN-95110 | 32 А, 19 дюймов, автоматический переключатель. Без микропроцессора, релейная схема. |
| Raritan | PX2-1524-2ATS | 24 А (уточнить), 2 входа, PoE для датчиков, профессиональная серия. |
Рекомендация: Если требуется бюджетное базовое резервирование без сети — ваш выбор Elemy ATS-1206/32. Для удалённого мониторинга лучше рассмотреть Elemy ATS-1208/32 или APC AP7724.
Кому подойдёт Elemy ATS-1206/32
Рекомендуется, если вам нужно:
- Запитать ответственное оборудование (сервер, коммутатор) от двух независимых источников.
- Автоматическое переключение при пропадании основного питания.
- Компактное стоечное решение 1U для 19-дюймовой стойки.
- Ток нагрузки до 32 А (мощность до 7,36 кВА).
- Простое надёжное устройство без лишних функций.
Вероятно, не подойдёт, если:
- Нужен встроенный ИБП — это ATS, а не бесперебойник.
- Требуется защита оборудования от импульсных помех (нужен сетевой фильтр).
- Необходим удалённый мониторинг по SNMP (модель ATS-1208/32).
- Ток нагрузки превышает 32 А — рассмотрите ATS на 63 А или 2-юнитное исполнение.
- Нужны розетки IEC на задней панели — у данной модели клеммники.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 482×178×44 мм (Ш×Г×В), вес 4,3 кг. Крепление в стойку 19". Вентиляция пассивная — отвод тепла через корпус.
Диапазон рабочих температур
- Эксплуатация: от -5°C до +40°C
- Хранение: от -20°C до +60°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам, устанавливается в серверных, технических помещениях, на складах.
Технические характеристики
| Модель | Elemy ATS-1206/32 |
| Артикул | ATS-1206/32 |
| Тип устройства | Автоматический ввод резерва (ATS) |
| Максимальный входной ток на фазу, А | 32 |
| Номинальное входное напряжение, В | 230 (AC, 50 Гц) |
| Количество входов | 2 (основной L1, резервный L2) |
| Количество выходов | 1 (два клеммника) |
| Цвет | Черный |
| Вес, кг | 4,3000 |
| Размеры (Ш×Г×В) | 482×178×44 мм |
| Форм-фактор | 19 дюймов, 1U |
| Тип охлаждения | Пассивный (конвекция) |
| Индикация | Светодиоды статуса L1, L2, активный источник |
| Защита | Предохранители 32 А на каждом входе |
| Время переключения | < 20 мс (типовое) |
| Материал корпуса | Металл, чёрное порошковое покрытие |
| Производитель | Elemy |
Часто задаваемые вопросы
Что такое ATS и зачем он нужен?
ATS (Automatic Transfer Switch) — автоматический ввод резерва. Устройство подключает нагрузку к основному источнику питания, а при его сбое переключает на резервный. Защищает от простоев оборудование с одним блоком питания.
Какой максимальный ток нагрузки?
32 Ампера (до 7,36 кВА при 230 В). Убедитесь, что суммарная мощность подключённых устройств не превышает этого значения.
Можно ли использовать ATS без резервного источника?
Да, тогда второй вход останется свободным. Но основной функционал (резервирование) будет недоступен. Устройство будет работать как распределитель питания.
Какой тип предохранителей используется?
Керамические вставки 32 А, размер 10×38 мм. При замене используйте только аналогичные.
Подходит ли для стоек глубиной 60 см?
Да, глубина устройства 178 мм, отлично размещается в стандартных 19-дюймовых стойках любой глубины.
Как узнать, что устройство переключилось на резерв?
На передней панели есть светодиоды: зелёный — активен основной, жёлтый — активен резерв. При переключении индикатор меняется.
Какие типы кабелей подходят для подключения?
Для входа — кабели с вилками CEE 7/7 (Schuko) или IEC C19. Для выхода — кабели с IEC C19 или C13 (в зависимости от нагрузки). Подходят силовые кабели ПВС 3×2,5 мм².
Нужно ли дополнительное питание для самого ATS?
Нет, устройство питается от любого из подключённых входов (активного источника).
Как установить ATS в стойку?
В комплекте идут два крепёжных уголка. Они прикручиваются к боковинам корпуса, затем блок фиксируется в направляющих стойки винтами.
Есть ли возможность удалённого мониторинга?
В модели ATS-1206/32 нет встроенного SNMP. Для удалённого контроля рассмотрите ATS-1208/32 с интерфейсом Ethernet.
