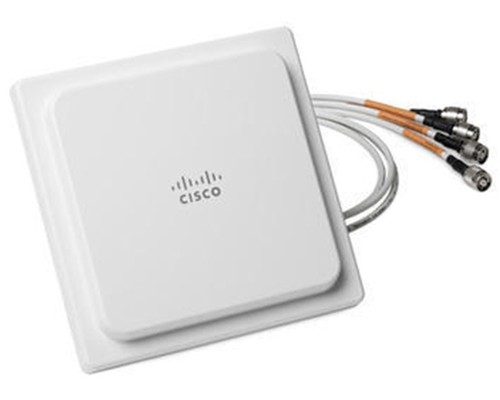

Cisco AIR-ANT2524V4C-R — всенаправленная потолочная антенна для помещений, работающая в диапазонах 2.4 ГГц и 5 ГГц. Обеспечивает усиление до 4 dBi на частоте 5 ГГц и 2 dBi на частоте 2.4 ГГц. Оснащена разъёмом RP-TNC и кабелем длиной 0,91 м. Идеально подходит для равномерного покрытия Wi-Fi в офисах, гостиницах, торговых центрах и конференц-залах. Простая установка за подвесной потолок.
Широкополосное покрытие и стабильный сигнал
Благодаря всенаправленной диаграмме направленности антенна формирует круговое покрытие 360°, что обеспечивает уверенный приём во всех направлениях. Поддерживает все современные стандарты Wi-Fi: 802.11a/b/g/n/ac/ax.
Двухдиапазонная работа 2.4 / 5 ГГц
- 2.4 ГГц — усиление 2 dBi, оптимально для прохождения через стены и больших расстояний.
- 5 ГГц — усиление 4 dBi, высокая скорость и меньше помех.
- Коэффициент стоячей волны (VSWR) не более 2:1 — низкие потери и согласование.
Разъём RP-TNC и кабель 0,91 м
Кабель с разъёмом RP-TNC («обратный» TNC) совместим с большинством точек доступа Cisco и многих других производителей. Длина 0,91 м позволяет удобно разместить антенну за потолком или в корпусе.
Особенности конструкции и установки
Антенна спроектирована для быстрого монтажа в подвесные потолки и не требует специальных инструментов.
Компактный низкопрофильный корпус
- Размеры: 184 × 184 × 25 мм — минимальная высота после установки.
- Вес: лёгкая конструкция не нагружает потолок.
- Цвет: белый (RAL 9010) — вписывается в любой интерьер.
Монтаж за потолок
Антенна крепится непосредственно к потолочной плитке или направляющим. Всенаправленная диаграмма не требует точной ориентации — достаточно закрепить в центре зоны покрытия.
Совместимые точки доступа и контроллеры
Антенна Cisco AIR-ANT2524V4C-R предназначена для работы с оборудованием, имеющим разъём RP-TNC. Ниже приведён перечень совместимых устройств Cisco.
| Тип оборудования | Совместимые модели | Примечание |
|---|---|---|
| Точки доступа Cisco Catalyst | 9100, 9130, 9160, 9120, 9115, 9136 | Модели с внешними разъёмами RP-TNC |
| Точки доступа Cisco Aironet | 1830, 1840, 1850, 2800, 3800, 4800, 1560 | Для серий 1800, 2800, 3800 – необходим переходник при необходимости |
| Контроллеры беспроводной сети | C9800, 5520, 8540, 3504 | Работа с совместимыми точками доступа |
| Точки доступа Meraki | MR44, MR46, MR56 (с внешними антеннами) | Требуется разъём RP-TNC |
Для точек доступа с разъёмом N-type или другой конфигурацией используйте переходники (например, RP-TNC – N-type).
Аналоги Cisco AIR-ANT2524V4C-R
Если данная модель отсутствует на складе, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | AIR-ANT2524DG-R | Та же конструкция, но серый цвет корпуса (для техпомещений). |
| Cisco | ANT-2-2-02 | Всенаправленная 2 dBi, для 2.4 ГГц, разъём RP-TNC. Более низкий коэффициент усиления. |
| Huawei | ANT5G-4N | 4 dBi, всенаправленная, разъём N-type. Требуется переходник. |
| TP-Link | TL-ANT2405C | 5 dBi, 2.4 ГГц, разъём RP-SMA. Для домашнего использования. |
| MikroTik | AR-2L | Всенаправленная, 2.4 ГГц, 2 dBi, разъём RP-TNC. Бюджетный вариант. |
Рекомендация: При выборе аналога обращайте внимание на разъём (RP-TNC или переходник), диапазон частот и коэффициент усиления. Для помещений с подвесными потолками оптимальны модели с низким профилем.
Кому подойдёт Cisco AIR-ANT2524V4C-R
Рекомендуется, если вам нужно:
- Равномерное покрытие Wi-Fi в офисе, гостинице или торговом зале.
- Установка антенны за подвесной потолок.
- Совместимость с точками доступа Cisco, Meraki, MikroTik (RP-TNC).
- Поддержка двух диапазонов 2.4 + 5 ГГц одновременно.
- Компактный и незаметный корпус белого цвета.
Вероятно, не подойдёт, если:
- Разъём вашего оборудования не RP-TNC и нет возможности использовать переходник.
- Требуется наружная установка (она предназначена только для помещений).
- Необходимо высокое усиление более 4 dBi (например, для улицы или дальних зон).
- Планируется монтаж на стену или мачту — форма корпуса оптимизирована для потолка.
Конструкция и условия эксплуатации
Низкопрофильный корпус, монтаж за потолок
Размеры 184×184×25 мм, белый пластик. Крепление интегрировано в корпус. Кабель 0,91 м с разъёмом RP-TNC.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +56°C
- Влажность: без конденсата при нормальных условиях
Антенна предназначена только для использования внутри помещений. Не допускается установка на улице, в условиях повышенной влажности или запылённости.
Технические характеристики
| Тип устройства | Антенна |
| Производитель | Cisco |
| Модель | Cisco AIR-ANT2524V4C-R |
| Артикул | AIR-ANT2524V4C-R |
| Тип антенны | Всенаправленная |
| Предназначение | Для помещений |
| Коэффициент усиления (макс) | 4 dBi |
| Коэффициент усиления (2.4 ГГц) | 2 dBi |
| Коэффициент усиления (5 ГГц) | 4 dBi |
| Полоса частот | 2.4 – 2.483 / 5.15 – 5.85 GHz |
| Тип разъёма | RP-TNC |
| VSWR | ≤ 2:1 |
| Длина кабеля | 0,91 м |
| Крепление | Потолок (в комплекте) |
| Цвет | Белый |
| Ширина | 184 мм |
| Глубина | 184 мм |
| Высота | 25 мм |
| Диапазон температур при эксплуатации | 0 – 56 °C |
| Базовая единица | шт |
Часто задаваемые вопросы
С какими точками доступа совместима эта антенна?
Антенна подходит для любого оборудования с разъёмом RP-TNC: точки доступа Cisco Catalyst 9100/9130/9160, Aironet 2800/3800/4800, Meraki MR44/46/56, а также MikroTik, Ubiquiti и другие при наличии переходника.
Почему усиление на 2.4 ГГц меньше, чем на 5 ГГц?
Физика распространения: всенаправленная антенна не может иметь одинаково высокий коэффициент для обоих диапазонов. 2 dBi на 2.4 ГГц обеспечивает широкую диаграмму, а 4 dBi на 5 ГГц компенсирует большее затухание сигнала.
Можно ли устанавливать антенну на улице?
Нет, антенна предназначена только для помещений. Корпус негерметичен, и при попадании влаги возможна потеря характеристик. Для улицы используйте модели с классом защиты IP65.
Какой кабель и разъём в комплекте?
Кабель длиной 0,91 м, разъём RP-TNC (обратный TNC). Этого достаточно для большинства потолочных установок. При необходимости кабель можно удлинить через удлинитель RP-TNC.
Как рассчитать зону покрытия?
При усилении 4 dBi и мощности точки доступа 20–23 дБм зона покрытия в помещении без перегородок составляет примерно 40–60 м в радиусе. Толстые стены и перекрытия уменьшают дальность.
Требуется ли заземление антенны?
Для внутренней установки заземление не требуется. Устройство питается через точку доступа, которая имеет собственное заземление.
Как отличить оригинал от подделки?
Оригинальная Cisco имеет голограмму, серийный номер на корпусе и упаковке, а также ровный белый цвет. Проверяйте артикул AIR-ANT2524V4C-R на официальном сайте.
Можно ли использовать антенну с точкой доступа другого бренда?
Да, если разъём RP-TNC. Для других разъёмов (SMA, N-type, TNC) потребуется переходник. Убедитесь, что диапазон частот соответствует (2.4/5 ГГц).
Какой инструмент нужен для монтажа?
Антенна крепится за потолочную плитку без специальных инструментов. Достаточно прорезать отверстие под кабель (если необходимо) и зафиксировать антенну на направляющих.
Что такое VSWR и почему это важно?
VSWR (коэффициент стоячей волны) показывает, насколько хорошо антенна согласована с передатчиком. Значение ≤ 2:1 означает минимальные потери и отсутствие отражённого сигнала.
